基本參數

■ 最大秤量：30kg



■ 最小感量：0.01kg



■ 灌裝誤差: 小于±0.1%



■ 灌裝速度：18L-約5桶/分鐘，5L約8桶/分鐘(視進料流速)



■ 控制方式：2擋控制



■ 灌裝方式: 桶口上



■ 秤臺尺寸：400×400mm



■ 重桶滾道: 400mm×1000mm



■ 槍頭管路: SUS304不銹鋼及特氟龍



■ 結構材質: SUS304不銹鋼 (立柱碳鋼鍍鉻)



■ 滾筒材質：復合不銹鋼



■ 管路壓力：0.2-0.6MPa(與料性有關)。



■ 物料接口：DN50快裝卡箍，可按用戶提供接口標準



■ 氣源接口：用戶提供8mm氣管接頭，用于快速接頭連接



■ 使用電源：AC220/50Hz(用戶提供至機器一側)



■ 使用氣源：0.4-0.8Mpa(用戶提供至機器一側)



■ 使用溫度：-10℃-50℃



■ 基礎條件：水平的堅固混凝土地面，混凝土厚度應大于10cm。



工作流程



A、操作員擺放空桶到秤臺，使灌裝槍頭位于桶口正上方；



B、操作員按下【啟動】按鈕；



C、自動檢驗容器重量合格，自動去除皮重，閥門和槍頭底閥打開進行快速灌裝，重量到達小料值時灌裝速度變小，重量到達目標量減提前量時二閥全關，誤差檢測并顯示；



D、操作員將重桶移出磅臺，上蓋壓蓋。一個灌裝流程完成；



E、重復A-D步驟，進行連續灌裝。



系統概述

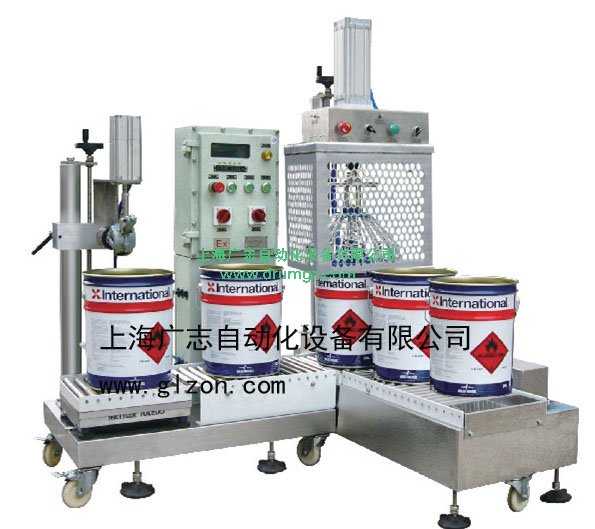

油墨半自動灌裝機，采用桶口上灌裝方式，適用于油墨、乳膠漆、乳液、膠黏劑類無泡沫粘稠物料的灌裝。設計獨特的灌裝頭裝置易于操作，灌注快速、精確；并且最大限度地保證灌注完畢時殘液的滴漏。操作時，操作者僅需簡單地將桶口對準灌裝頭正下方，按下的[啟動]按鈕，系統會自動將空桶自動去皮。然后打開灌裝頭閥門，精確地雙速灌裝；灌裝結束，灌裝頭閥門自動關閉，人工將桶推出磅臺上蓋壓蓋即告完成。
