涂料自動灌裝機說明

資訊來源：www.dgyongmao.cn

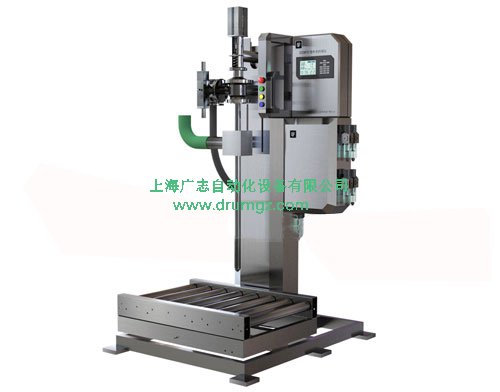

涂料自動灌裝機操作說明

產品型號：V5-30DEY/802

產品適用:

       涂料、油漆、樹脂類流體的定量灌裝

基本參數：
         ◆大秤量：30kg

         ◆小感量：10g

         ◆灌裝誤差: ±10-20g(視灌裝速度)

         ◆灌裝速度：100-150桶/小時(視進料流速)

         ◆適用容器: ≤Ф350xh500mm小口桶、敞口桶

         ◆防爆等級：EXdiaIIBT4

         ◆使用電源：AC220/50Hz

         ◆使用氣源：0.4-0.8Mpa

         ◆使用溫度：-10℃-40℃

         ◆控制方式：2擋氣動控制灌裝，附氣動壓蓋機

         ◆灌裝方式: 斗式，桶口上灌裝

         ◆秤臺尺寸：400×400mm

         ◆暫存臺面：400×1000mm

         ◆結構材質: SUS304不銹鋼

         ◆槍頭管路: SUS304不銹鋼及四氟（可選316L）

         ◆物料接口：DN40快裝寶塔接頭，可選法蘭接頭

         ◆氣源接口：8mm氣管接入

系統特點：
         ■ 整套系統采用防爆型標準制造，防爆等級：EXdiaIIBT4

         ■控制系統采用PLC可程式控制器制作，穩定可靠、壽命長

         ■防爆涂料灌裝機頭為我司的專有設計，徒手快速拆裝，方便維護

         ■密封系統均采用聚四氟乙烯制造，耐溶劑，耐酸堿，壽命長

         ■系統采用兩段式大小料自動灌裝方式，以提高準確度

         ■灌裝頭高度可手搖調節，適用于不同高度的包裝桶

         ■本系列機器具自動判別空桶功能及空秤不灌裝功能

         ■控制器配置了所有動作的手動按鈕，供意外時手動操作

         ■雙窗口顯示專用灌裝控制儀表，可顯示目標量、灌裝量、桶數、時間日期等信息

         ■控制器可存儲30組灌裝值參數，使用時僅調用即可

         ■全數字式調校，動靜抗振動干擾軟件包

         ■ 控制器具自我故障診斷功能，并具接口測試功能

         ■ 若遇緊急狀況按下緊急停止鈕即可解除本次灌裝

         ■本機型配置了氣動式壓蓋機，腳踏開關操作

         ■采用鍵式操作：啟動→槍頭下降→自動去皮→開始灌裝→完成提槍

工作流程：

         人工對桶→按【啟動】鍵→槍頭自動插入桶內→自動去皮重→

         自動雙速度灌裝→完成自動提搶→人工壓蓋→誤差檢測顯示→人工下桶
